Accessoires pour les boitiers
B7546002

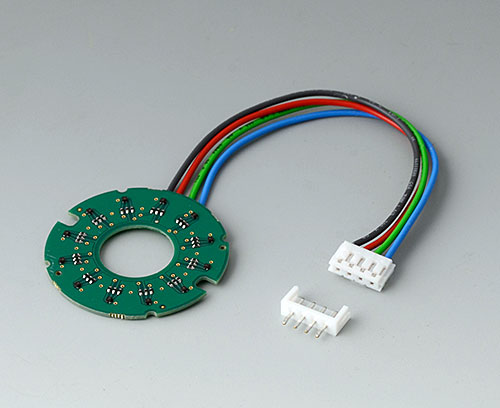

Éclairage LED, 12 LED (lumière de fond RGB)
Circuit imprimé D=37 mm avec 12 LED (lumière de fond RGB), sans contrôleur, technologie SMD, câble de raccordement d’une longueur de 120 mm, avec connecteur femelle à 4 broches au bout, connecteur mâle compris.
Suggestion pour :CONTROL-KNOBS 46 avec éclairage optionnel
- fixation aux socles disponibles en option
1 éclairage LED (lumière de fond RGB)
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour B7546002
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
B7146061
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus

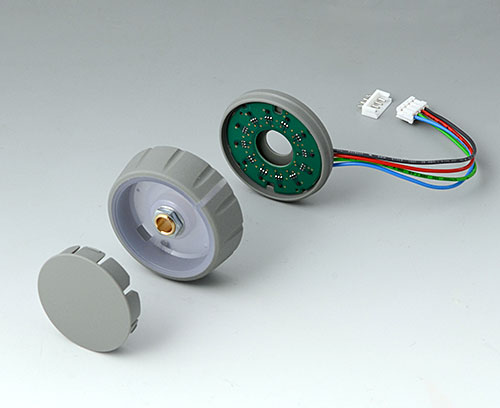

Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7146061
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
néro
46x14,7mm
Alésage 6mm
B7146063
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7146063
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
volcan
46x14,7mm
Alésage 6mm
B7146631
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7146631
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
néro
46x14,7mm
Alésage 1/4″
B7146633
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7146633
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
volcan
46x14,7mm
Alésage 1/4″
B7246061
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7246061
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
néro
46x14,7mm
Alésage 6mm
B7246063
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7246063
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
volcan
46x14,7mm
Alésage 6mm
B7246631
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7246631
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
néro
46x14,7mm
Alésage 1/4″
B7246633
CONTROL-KNOBS 46, à éclairage optionnel
Conception novatrice de bouton de commande à deux composants en matière plastique dur/doux : corpus de base du bouton translucide en dur, enrobé d’un matériau TPE doux, aspect fonctionnel à rainures.
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Pour potentiomètres rotatifs et générateurs d’impulsions à bout d’arbre rond, conformes à la norme DIN 41591. Système à noix de serrage favorisant le montage du bouton par l’avant. Alésage sans chanfrein. Pour l’éclairage optionnel, merci de commander également le socle et l’éclairage LED (accessoires).
Version À éclairage optionnel – aspect bague sur la surface du dessus avec ligne indicatrice sur le côté
Fourniture 1 bouton (composants minimum pour 1 CONTROL-KNOB à éclairage : 1 bouton en version éclairage, 1 capuchon, 1 socle et 1 éclairage LED)
B7246633
CONTROL-KNOBS 46, à éclairage optionnelProduit ajouté à votre panier
volcan
46x14,7mm
Alésage 1/4″
B7546208
Socle 46
Convient pour tous les CONTROL-KNOBS 46. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7546208
Socle 46Produit ajouté à votre panier
volcan
B7546209
Socle 46
Convient pour tous les CONTROL-KNOBS 46. Nécessité d’un usinage supplémentaire de la plaque avant / face avant du boitier (alésage pour l’axe du potentiomètre et fente pour la protection anti-rotation).
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Utilisation :
- absolument indispensable pour les « CONTROL-KNOBS 46, à éclairage optionnel », pour le montage de l’éclairage LED,
- si souhaité, utilisable aussi pour tous les « CONTROL-KNOBS 46 sans éclairage ». Le socle forme ici un écart supplémentaire entre le bouton et la surface de commande, ce qui confère un aspect visuel raffiné au bouton avec une impression de flottement.
Fourniture 1 socle
B7546209
Socle 46Produit ajouté à votre panier
néro
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Standards
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 128 KB
- Fichier AutoCAD DWG 488 KB
- Fichier AutoCAD DXF 1 649 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 143 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00028561.x_t 4 240 KB
- 00028561.step 5 380 KB
- 00028561.sat 4 454 KB
Autres informations
Poids/1 pc
2 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
85312020
Pays d'origine
Allemagne
