B2834107

CONNECT M

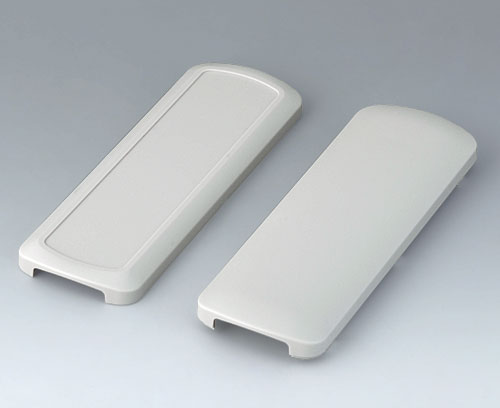

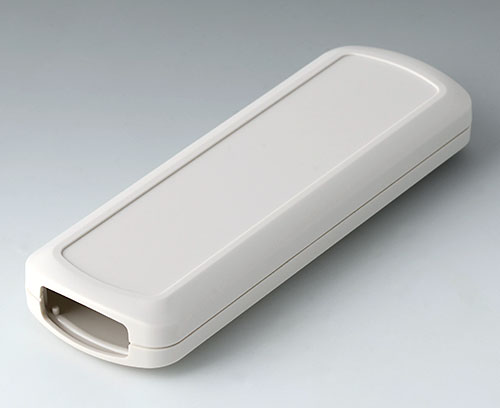

Boitier de base en deux parties, avec coquille de boitier convexe et aplanie. Zone en creux pour protéger le clavier à membrane la feuille décorative ou l’étiquette. Les deux extrémités ouvertes. Elles peuvent recevoir au choix des éléments d’extrémité ou des kits passe-câbles. (accessoires). Quatre bossages de fixation pour un circuit imprimé dans la coquille aplanie. Boitier en plastique entièrement emboîtable.

Fourniture

1 coquille de boitier convexe et 1 coquille de boitier aplanie avec zone en creux

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

AltText

B2811207

Élément d’extrémité Universel insérable composant.

Fourniture 1 pièce

Fermer

B2811207

Élément d’extrémité
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
AltText

B2811209

Élément d’extrémité Universel insérable composant.

Fourniture 1 pièce

Fermer

B2811209

Élément d’extrémité
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
noir RAL 9005
AltText

B2911308

Kit passe-câbles, 3,4 - 4,2 Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911308

Kit passe-câbles, 3,4 - 4,2
Produit ajouté à votre panier
TPE
volcan
AltText

B2911309

Kit passe-câbles, 3,4 - 4,2 Pour câbles rond diamètre 3,4 - 4,2 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911309

Kit passe-câbles, 3,4 - 4,2
Produit ajouté à votre panier
TPE
noir RAL 9005
AltText

B2911318

Kit passe-câbles, 4,2 - 5,0 Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911318

Kit passe-câbles, 4,2 - 5,0
Produit ajouté à votre panier
TPE
volcan
AltText

B2911319

Kit passe-câbles, 4,2 - 5,0 Pour câbles rond diamètre 4,2 - 5,0 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911319

Kit passe-câbles, 4,2 - 5,0
Produit ajouté à votre panier
TPE
noir RAL 9005
AltText

B2911328

Kit passe-câbles, 5,0 - 5,9 Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911328

Kit passe-câbles, 5,0 - 5,9
Produit ajouté à votre panier
TPE
volcan
AltText

B2911329

Kit passe-câbles, 5,0 - 5,9 Pour câbles rond diamètre 5,0 - 5,9 mm. En trois pièces. Le passe-câble élastique sert de protection contre la flexion et est stabilisé à l'intérieur du boitier avec l'élément de fixation. Serre-câble intégré, avec plaque de serrage vissée.

Fourniture Passe-câble élastique, élément de fixation, support de serrage, 2 vis autotaraudeuses

Fermer

B2911329

Kit passe-câbles, 5,0 - 5,9
Produit ajouté à votre panier
TPE
noir RAL 9005

Accessoires "muraux/support"

AltText

A9167027

Étrier de retenue Étrier de retenue pour la fixation vers des tubes jusqu'à Ø 32 mm et des suspensions correspondantes. Pour la fixation il est nécessaire de fraiser ou percer les centrages prévus dans la partie inférieure.

Fourniture 1 étrier de retenue, jeu de montage

Fermer

A9167027

Étrier de retenue
Produit ajouté à votre panier
PA 6 (UL 94 HB)
gris blanc RAL 9002
AltText

B2931507

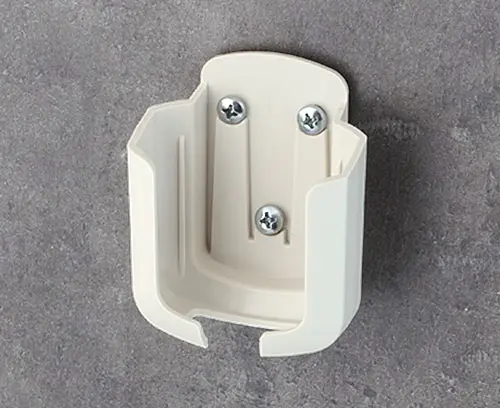

Support M Support spécial pour le CONNECT M ; il permet le rangement en toute sécurité d’appareils mobiles fonctionnant par câble ou indépendants. Avec grand évidement pour les connecteurs enfichables. La fixation au mur ou sur des éléments de la construction s’effectue à l’aide de vis usuelles du commerce avec un diamètre de tête de 5,5 à 7 mm.

Fourniture 1 support

Fermer

B2931507

Support M
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002

Accessoires "vis"

AltText

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0304031

Vis Autotaraudeuses 2,2 x 5 mm (PZ1)
Produit ajouté à votre panier

Options de produit pour B2834107

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Couleur
gris blanc RAL 9002
Longueur
156 mm
Largeur
54 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
138 mm
Larg. circuit imprimé,
partie inférieure
45 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
68 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
