Accessoires pour les boitiers
C3602708

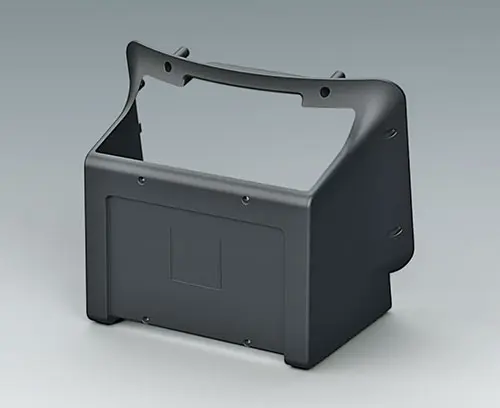

COMMUNITEC S, corps de boitier
Boitier doté d’une grande capacité interne pour l’intégration de composants volumineux. Ses larges surfaces latérales facilitent l’usinage de connecteurs, de fentes d’aération pour optimiser la dissipation de la chaleur, etc. À l'arrière, une zone encastrée sécurise la connectique et le câblage, tandis qu'une zone en retrait est dédiée à l’étiquetage. Des plots de fixation sont intégrés pour les PCB ou les platines de montage.

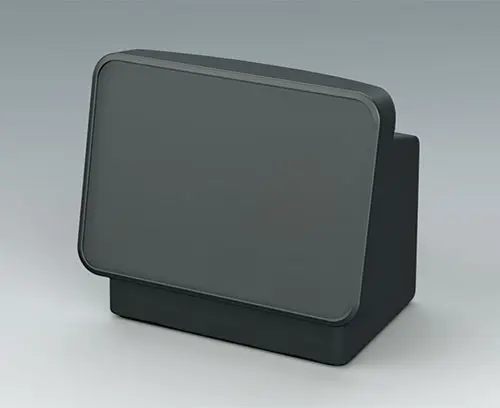

Son design incliné ergonomique rend l'utilisation et la lecture particulièrement pratiques. Conçu pour des écrans allant jusqu'à 11,5" (29 cm). Boitier de table parfaitement stable grâce à ses pieds en caoutchouc auto-adhésifs.

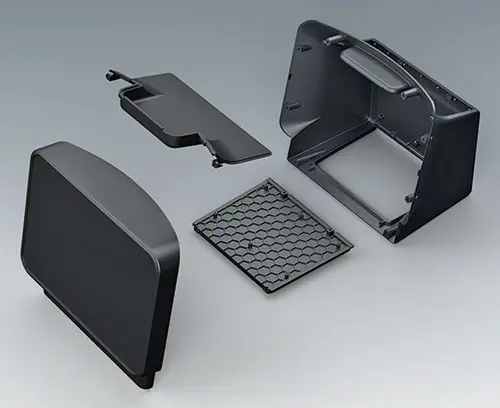

Les différents éléments du boitier sont vendus séparément : face avant S, plaque inférieure et poignée encastrée (consultez les composants du système). Facile à assembler, il offre une maintenance simplifiée.
Fourniture1 corps de boitier
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour C3602708
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Composants du système pour compléter
C3602407
Face avant S
À commander avec le corps du boitier COMMUNITEC S. Comprend une zone en retrait pour la protection des claviers à membrane et l'intégration d'écrans grand format jusqu'à 11,5" (29 cm), ainsi qu'une surface plane en partie basse pour les éléments de commande et les connecteurs. Des plots de fixation sont intégrés pour les PCB ou les platines de montage. Montage de la face avant par l’arrière.
Fourniture 1 face avant, kit de montage avec 4 pieds antidérapants en caoutchouc
C3602407
Face avant SProduit ajouté à votre panier
blanc signalisation RAL 9016
284x68x244mm
C3602408
Face avant S
À commander avec le corps du boitier COMMUNITEC S. Comprend une zone en retrait pour la protection des claviers à membrane et l'intégration d'écrans grand format jusqu'à 11,5" (29 cm), ainsi qu'une surface plane en partie basse pour les éléments de commande et les connecteurs. Des plots de fixation sont intégrés pour les PCB ou les platines de montage. Montage de la face avant par l’arrière.
Fourniture 1 face avant, kit de montage avec 4 pieds antidérapants en caoutchouc
C3602408
Face avant SProduit ajouté à votre panier
gris anthracite RAL 7016
284x68x244mm
C3602601
Poignée encastrée
À commander avec les boitiers COMMUNITEC S et M. Installation par la face avant du boitier et fixation par vis.
La fonction poignée intégrée facilite le transport des appareils de table sur de courtes distances, offrant une plus grande mobilité.
Fourniture 1 poignée encastrée
C3602601
Poignée encastréeProduit ajouté à votre panier
gris signalisation A RAL 7042
C3602607
Poignée encastrée
À commander avec les boitiers COMMUNITEC S et M. Installation par la face avant du boitier et fixation par vis.
La fonction poignée intégrée facilite le transport des appareils de table sur de courtes distances, offrant une plus grande mobilité.
Fourniture 1 poignée encastrée
C3602607
Poignée encastréeProduit ajouté à votre panier
blanc signalisation RAL 9016
C3602608
Poignée encastrée
À commander avec les boitiers COMMUNITEC S et M. Installation par la face avant du boitier et fixation par vis.
La fonction poignée intégrée facilite le transport des appareils de table sur de courtes distances, offrant une plus grande mobilité.
Fourniture 1 poignée encastrée
C3602608
Poignée encastréeProduit ajouté à votre panier
gris anthracite RAL 7016
C3602807
Plaque inférieure
À commander avec les boitiers COMMUNITEC S et M. Conception robuste avec une structure en nid d’abeille assurant une rigidité maximale et une protection optimale des composants sensibles. Des plots de fixation sont intégrés pour les PCB ou les platines de montage.
Montage/Installation :
La plaque inférieure peut être préassemblée hors du boitier. Elle s’intègre ensuite, avec l’électronique, directement dans le boitier COMMUNITEC (à commander séparément). L'accès par la face avant et par la poignée facilite les opérations de montage et de maintenance.
Fourniture 1 plaque inférieure
C3602807
Plaque inférieureProduit ajouté à votre panier
blanc signalisation RAL 9016
188x150x5mm
C3602808
Plaque inférieure
À commander avec les boitiers COMMUNITEC S et M. Conception robuste avec une structure en nid d’abeille assurant une rigidité maximale et une protection optimale des composants sensibles. Des plots de fixation sont intégrés pour les PCB ou les platines de montage.
Montage/Installation :
La plaque inférieure peut être préassemblée hors du boitier. Elle s’intègre ensuite, avec l’électronique, directement dans le boitier COMMUNITEC (à commander séparément). L'accès par la face avant et par la poignée facilite les opérations de montage et de maintenance.
Fourniture 1 plaque inférieure
C3602808
Plaque inférieureProduit ajouté à votre panier
gris anthracite RAL 7016
188x150x5mm
Accessoires "vis"
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)
Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)Produit ajouté à votre panier
Options de produit pour C3602708
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Ex. d'application
- Données d'achat
Matériau
Degré de protection
Necessary accessories: operating panel, bottom panel, and handle recess panel
Couleur
gris anthracite RAL 7016
Standards
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
280 mm
Profondeur
169 mm
Hauteur
242 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
210 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
124 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 1 083 KB
- Fichier AutoCAD DWG 3 976 KB
- Fichier AutoCAD DXF 15 368 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 1 057 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00029562.x_t 12 747 KB
- 00029562.step 25 442 KB
- 00029562.sat 32 044 KB
Poids/1 pc
447 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour C3602708 et transmettez-nous votre demande de devis.
