Accessoires pour les boitiers
Snaptec

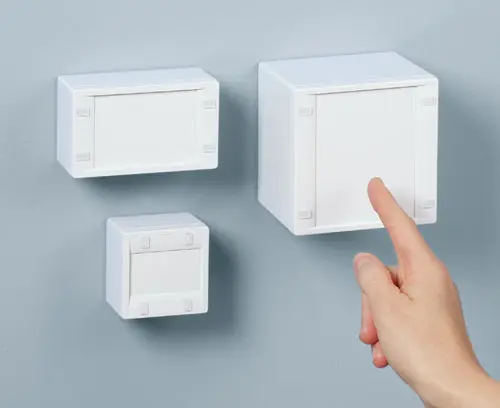

Des boitiers au degré de protection IP 65 en un seul clic !
Les boitiers SNAPTEC se distinguent par un assemblage rationnel grâce à une technique d’encliquetage novatrice.
- des boitiers muraux à faible coût
- assemblage rationnel du boitier grâce à des parties supérieures qui s’emboitent

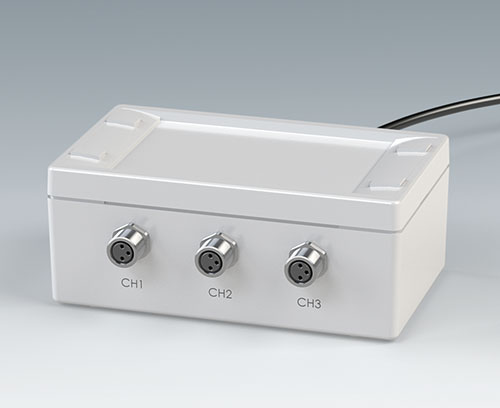

- les parties inférieures surélevées assurent un emplacement optimal pour les passe-câbles à vis et les interfaces

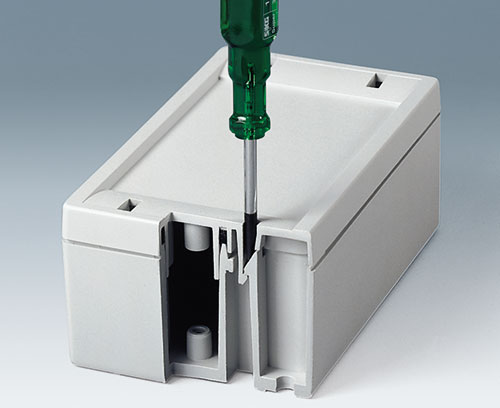

- démontage rapide avec un outil de décliquetage ou tournevis

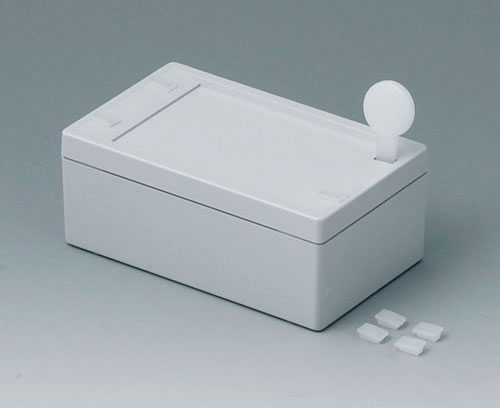

- outil de décliquetage et obturateurs pour les ouvertures compris dans la fourniture

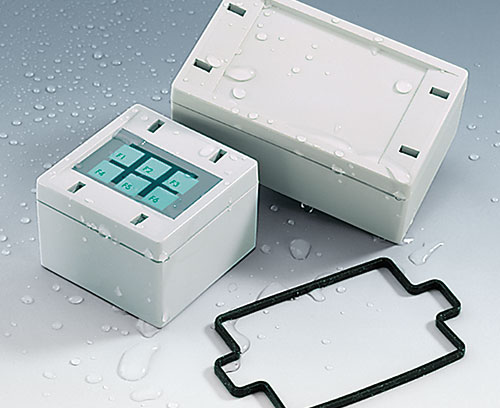

- degré de protection élevé IP 65 ; le joint se trouve déjà dans la partie supérieure

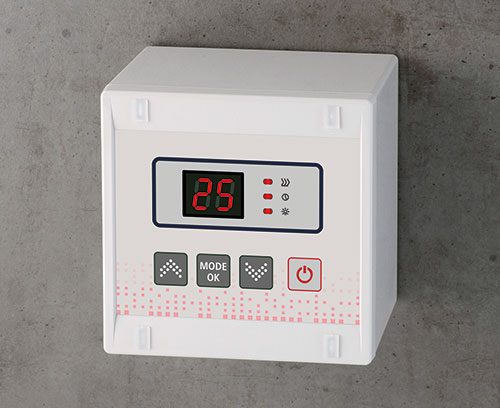

- zone de commande en creux pour protéger le clavier à membrane ou l’étiquette

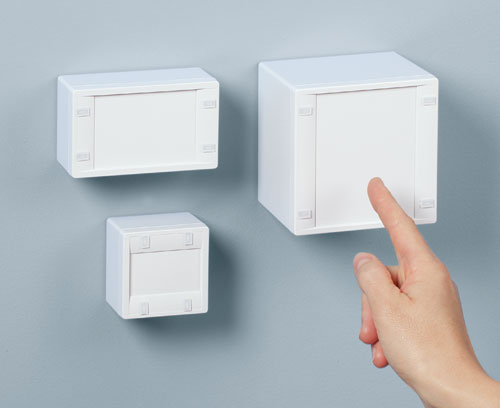

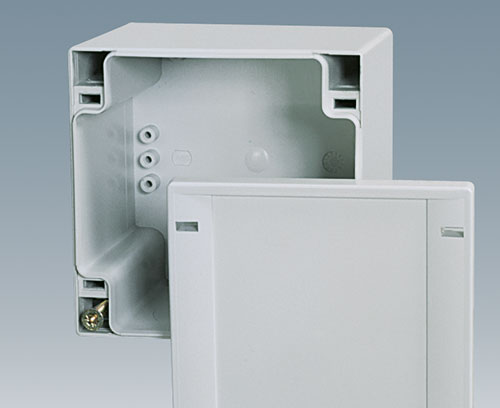

- installation au mur aisée, points de fixation dissimulés dans les canaux prévus dans la partie inférieure
- en alternative, pattes de fixation extérieure séparées

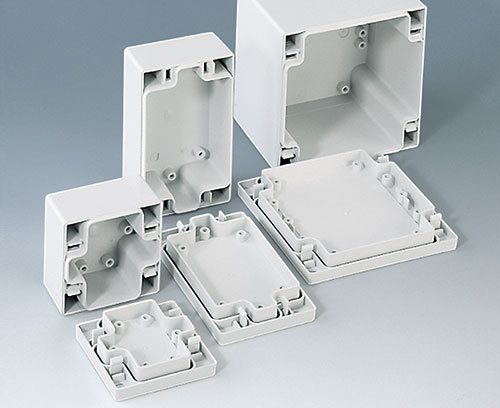

- des bossages de fixation intégrés pour circuits imprimés et composants à incorporer
Domaines d‘application
Convient de façon idéale pour les installations électriques, par ex. dans la technique de chauffage, de climatisation et d’aération comme appareils de contrôle-commande, pour la construction mécanique et d'installations, ainsi que pour la technique de sécurité, etc. Utilisable également dans le domaine électronique, par ex. pour les appareils de mesure numériques et analogiques, pour les applications par sondes, comme boitier d'interfaces, appareils d'alarme, etc.

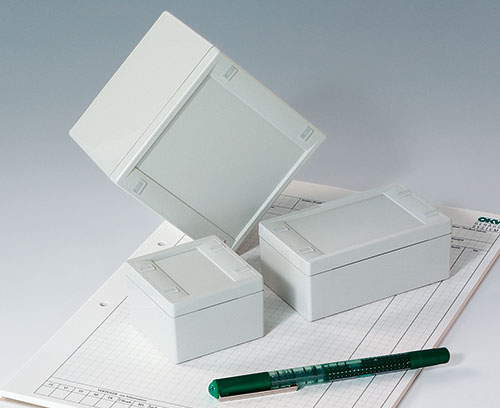

C3006061
SNAPTEC 60 x 60
Partie sup. et inf. sont fixées par encliquetage nouvelle. Des bossages de fixation dans la partie inférieure et supérieure. Partie en creux pour des claviers. Montage mural simple. Fixation murale invisible dans des prédécoupes dans la partie inférieure.
Fourniture Partie sup., partie inf. avec joint mis., couvercle pour les ouvertures d'encliquetage, l'outil de décliquetage
C3006061
SNAPTEC 60 x 60Produit ajouté à votre panier
gris clair RAL 7035
60x60x40mm
C3006101
SNAPTEC 60 x 100
Partie sup. et inf. sont fixées par encliquetage nouvelle. Des bossages de fixation dans la partie inférieure et supérieure. Partie en creux pour des claviers. Montage mural simple. Fixation murale invisible dans des prédécoupes dans la partie inférieure.
Fourniture Partie sup., partie inf. avec joint mis., couvercle pour les ouvertures d'encliquetage, l'outil de décliquetage
C3006101
SNAPTEC 60 x 100Produit ajouté à votre panier
gris clair RAL 7035
60x100x40mm
C3010101
SNAPTEC 100 x 100
Partie sup. et inf. sont fixées par encliquetage nouvelle. Des bossages de fixation dans la partie inférieure et supérieure. Partie en creux pour des claviers. Montage mural simple. Fixation murale invisible dans des prédécoupes dans la partie inférieure.
Fourniture Partie sup., partie inf. avec joint mis., couvercle pour les ouvertures d'encliquetage, l'outil de décliquetage
C3010101
SNAPTEC 100 x 100Produit ajouté à votre panier
gris clair RAL 7035
100x100x80mm
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
C2299028

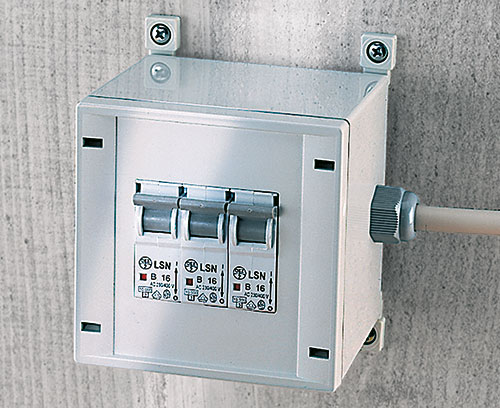

Pattes de fixation

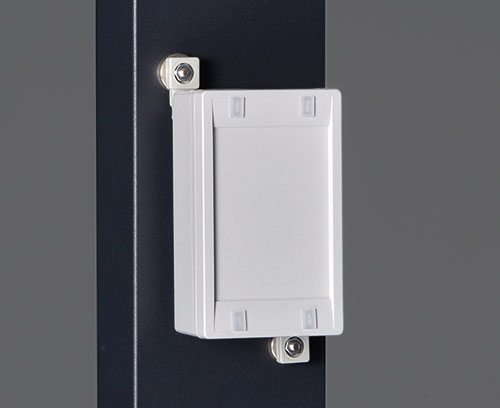

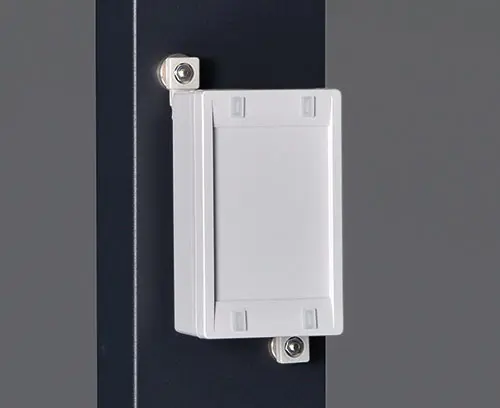

Pour une fixation murale extérieure. Elles peuvent être fixées au choix en haut / en bas ou sur le côté.
Fourniture 4 pieces avec élément de fixation
C2299028
Pattes de fixationProduit ajouté à votre panier
gris clair RAL 7035
C2306917
Élément à compensation de pression M6x0,75
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 6,5L/min - 0,25 bar; 16,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2306917
Élément à compensation de pression M6x0,75Produit ajouté à votre panier
gris clair RAL 7035
C2310917
Élément à compensation de pression M10x1
Ces éléments de compensation de pression d’air améliorent nettement la protection de l’électronique sensible. L’évolution des conditions atmospèrique et une baisse soudaine de température peuvent provoquer une dépression à l’intérieur des boitiers d’appareils techniques. De l’eau et des impuretés peuvent pénétrer par les joints et abîmer les composants électroniques. La technologie brevetée IQ TEX® a la particularité d’équilibrer la pression en permettant une circulation d’air, d’augmenter de volume au contact de l’eau et de créer une barrière imperméable. Une fois sèche, elle redevient perméable à l’air.
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Débit d’air : 19,5 L/min - 0,25 bar; 43,5 L/min - 1 bar.
Point d’ entrée d’eau : > 6 bars.
Plage de température : -40°C / +110°C.
Matériau d’étanchéité : BASF Luquafleece tissus + PA6 (insert – moulage par injection).
Fourniture 1 élément à compensation de pression, 1 joint, 1 écrou
C2310917
Élément à compensation de pression M10x1Produit ajouté à votre panier
gris clair RAL 7035
C2316147
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 5 - 10 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 16,5 mm.
Fourniture 1 passe-câble
C2316147
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C2320137
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Tenue ferme dès que l‘on tire un peu le câble vers l’arrière. Sans halogènes. Convient pour les épaisseurs de paroi de 1 - 4 mm et pour diamètre de câble de 8 - 13mm. Utilisable avec des températures de -40°C à +100°C. Perçage pour la fixation ø 20,5 mm.
Fourniture 1 passe-câble
C2320137
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
C2320147
Passe-câble
Passe-câble avec membrane facilement transperçable ; mise en place aisée. Utilisable aussi comme bouchon de fermeture. Sans halogènes. Convient pour les épaisseurs de paroi de 0,5 - 3 mm et pour diamètre de câble de 6 - 13 mm. Utilisable avec des températures de -50 °C à +125 °C. Perçage pour la fixation ø 20,5 mm.
Fourniture 1 passe-câble
C2320147
Passe-câbleProduit ajouté à votre panier
gris clair RAL 7035
Options de personnalisation pour Snaptec
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
