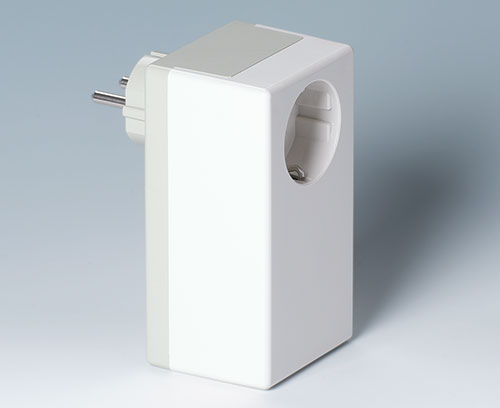

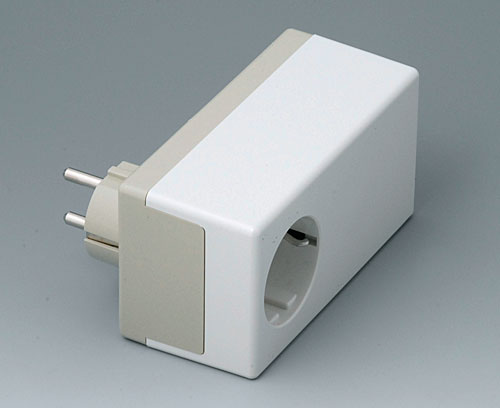

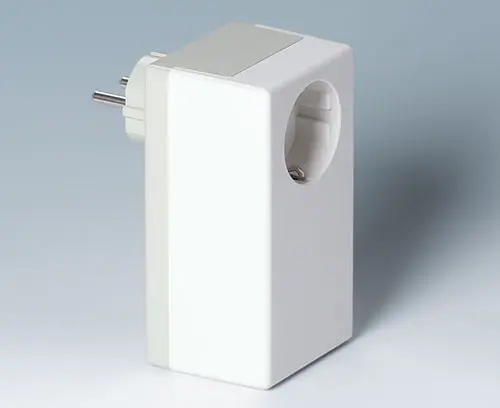

A9022465 BOITIER PRISE D, Vers. II

A9022465

BOITIER PRISE D, Vers. II

Boitier prise en deux parties, version allemande. Bossages de fixation pour la mise en place des circuits imprimés.

Version

Avec prise femelle intégrée DIN 49440 et prise selon DIN 49441 R2

Fourniture

Partie supérieure avec prise femelle intégrée, partie inférieure avec prise, jeu de montage 4 vis inclus pour la fixation des circuits imprimés

  • Composants/Accessoires
  • Options de produit

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Options de produit pour A9022465

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie inf. avec module connecteur gris silex RAL 7032,
Partie supérieure gris blanc RAL 9002
Standards
conforme RoHS
DIN 49441 R2
conforme REACH
DIN 49440
Longueur
120 mm
Largeur
65 mm
Hauteur
55 mm
Long. circuit imprimé,
partie inférieure
96 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
140 g
No. de tarif marchandise
(produit OKW)
85480090
Pays d'origine
Allemagne
