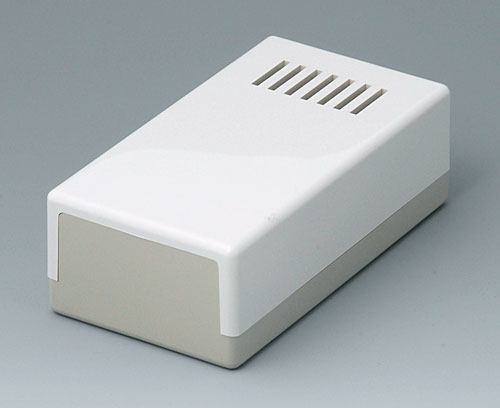

A9020265 BOITIER PLAT 120 S

A9020265

BOITIER PLAT 120 S

Boitier en deux parties, partie supérieure avec fentes. Bossages pour le montage des circuits imprimés.

Fourniture

Partie supérieure, partie inférieure, jeu de montage, 4 vis autotaraudeuses pour le montage des circuits imprimés

  • Composants/Accessoires
  • Options de produit

Accessoires "muraux/support"

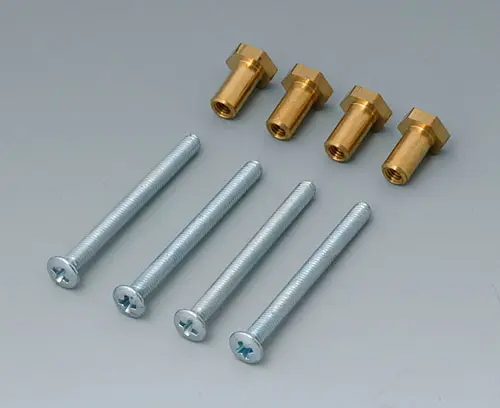

A9120000 Jeu de fixation pour montage

A9120000

Jeu de fixation pour montage Permet le vissage du couvercle par devant pour le montage mural des BOITIERS PLATS A9011... et A9020...

Fourniture 1 jeu de montage avec 4 vis et 4 écrous encastrés

Fermer

A9120000

Jeu de fixation pour montage
Produit ajouté à votre panier
B1350048 Jeu de support mural

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

Fermer

B1350048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier
A0308031 Vis autotaraudeuses 3 x 8 mm (PZ1)

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0308031

Vis autotaraudeuses 3 x 8 mm (PZ1)
Produit ajouté à votre panier
A0308132 Vis autotaraudeuse 3 x 8 mm (T10)

A0308132

Vis autotaraudeuse 3 x 8 mm (T10) Vis autotaraudeuse avec entraînement Torx T10. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0308132

Vis autotaraudeuse 3 x 8 mm (T10)
Produit ajouté à votre panier
Acier inoxydable

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9020265

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
Partie supérieure gris blanc RAL 9002,
Partie inférieure gris silex RAL 7032
Longueur
120 mm
Largeur
65 mm
Hauteur
40 mm
Long. circuit imprimé,
partie inférieure
96 mm
Larg. circuit imprimé,
partie inférieure
58 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
94 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
