B6032011

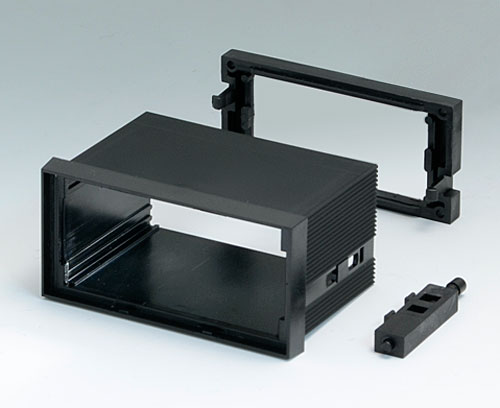

BOITIER ENCASTRABLE TYPE A, Vers. I

Boitier et face avant sont une pièce. Le cadre arrière ainsi que les plaques frontales et arrières (accessoires) sont assemblés par emboîtement. Selon la norme DIN IEC 61554.

Version

Avec 2 barrettes pour la fixation de circuits imprimés

Fourniture

1 boitier, 1 cadre (arrière) avec fermeture rapide, éléments de fixation

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6032011

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B6132111 Plaque avant

B6132111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

B6132111

Plaque avant
Produit ajouté à votre panier

anodisé mat
91,5x43,4x1,5mm
B6132112 Face arrière

B6132112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 face arrière

B6132112

Face arrière
Produit ajouté à votre panier

anodisé mat
73,5x39,6x1mm
B6132221 Plaque avant

B6132221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

B6132221

Plaque avant
Produit ajouté à votre panier

noir RAL 9005
91,6x43,5x2mm
B6132222 Face arrière

B6132222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 face arrière

B6132222

Face arrière
Produit ajouté à votre panier

noir RAL 9005
73,6x39,75x1,7mm
B6132331 Plaque avant

B6132331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

B6132331

Plaque avant
Produit ajouté à votre panier

transparent
91,5x43,4x2mm
B6132341 Plaque avant

B6132341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 plaque avant

B6132341

Plaque avant
Produit ajouté à votre panier

rouge transparent
91,5x43,4x2mm

Accessoires "protection"

B6132533 Couvercle de protection

B6132533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 96 x 48 TYPE A.

Fourniture 1 couvercle de protection

B6132533

Couvercle de protection
Produit ajouté à votre panier

transparent

Options de produit pour B6032011

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
DIN IEC 61554
Largeur
96 mm
Hauteur
48 mm
Profondeur
57 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
56 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Italie

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6032011 et transmettez-nous votre demande de devis.
