B6023021

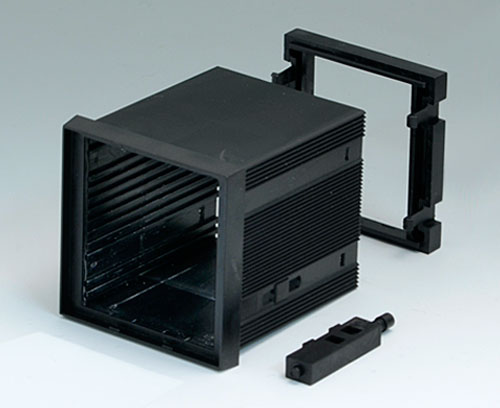

BOITIER ENCASTRABLE TYPE A

Boitier et face avant sont une pièce. Le cadre arrière ainsi que les plaques frontales et arrières (accessoires) sont assemblés par emboîtement. Avec des barrettes pour la fixation de circuits imprimés à deux côtés. Selon la norme DIN IEC 61554.

Fourniture

1 boitier, 1 cadre arrière avec fermeture rapide (arrière), éléments de fixation

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6023021

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B6123111 Plaque avant

B6123111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

B6123111

Plaque avant
Produit ajouté à votre panier

anodisé mat
67,5x67,5x1,5mm
B6123112 Face arrière

B6123112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 face arrière

B6123112

Face arrière
Produit ajouté à votre panier

anodisé mat
63,7x49,1x1mm
B6123221 Plaque avant

B6123221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

B6123221

Plaque avant
Produit ajouté à votre panier

noir RAL 9005
67,6x67,6x2mm
B6123222 Face arrière

B6123222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 face arrière

B6123222

Face arrière
Produit ajouté à votre panier

noir RAL 9005
63,8x49,2x1,7mm
B6123331 Plaque avant

B6123331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

B6123331

Plaque avant
Produit ajouté à votre panier

transparent
67,5x67,5x2mm
B6123341 Plaque avant

B6123341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 plaque avant

B6123341

Plaque avant
Produit ajouté à votre panier

rouge transparent
67,5x67,5x2mm

Accessoires "protection"

B6123533 Couvercle de protection

B6123533

Couvercle de protection Couvercle de protection pour BOITIERS ENCASTRABLES 72 x 72 TYPE A.

Fourniture 1 couvercle de protection

B6123533

Couvercle de protection
Produit ajouté à votre panier

transparent

Options de produit pour B6023021

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
DIN IEC 61554
Largeur
72 mm
Hauteur
72 mm
Profondeur
75 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
73 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Italie

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6023021 et transmettez-nous votre demande de devis.
