B6012021

BOITIER ENCASTRABLE TYPE A

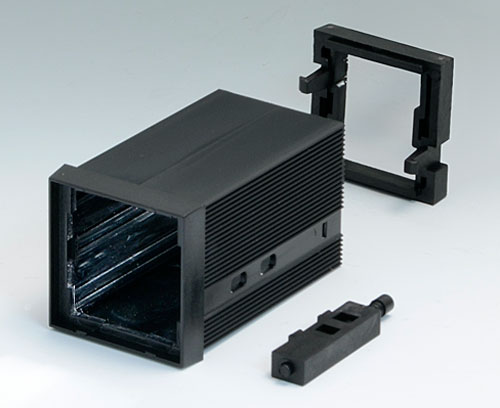

Boitier et face avant sont une pièce. Le cadre arrière ainsi que les plaques frontales et arrières (accessoires) sont assemblés par emboîtement. Avec des barrettes pour la fixation de circuits imprimés à deux côtés. Selon la norme DIN IEC 61554.

Fourniture

1 boitier, 1 cadre arrière avec fermeture rapide (arrière), éléments de fixation

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B6012021

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires pour compléter

B6112111 Plaque avant

B6112111

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

B6112111

Plaque avant
Produit ajouté à votre panier

anodisé mat
43,6x43,6x1,5mm
B6112112 Face arrière

B6112112

Face arrière Face arrière pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 face arrière

B6112112

Face arrière
Produit ajouté à votre panier

anodisé mat
42,2x29,6x1mm
B6112221 Plaque avant

B6112221

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

B6112221

Plaque avant
Produit ajouté à votre panier

noir RAL 9005
43,7x43,7x2mm
B6112222 Face arrière

B6112222

Face arrière Face arrière pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 face arrière

B6112222

Face arrière
Produit ajouté à votre panier

noir RAL 9005
42,3x29,6x1,8mm
B6112331 Plaque avant

B6112331

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

B6112331

Plaque avant
Produit ajouté à votre panier

transparent
43,6x43,6x2mm
B6112341 Plaque avant

B6112341

Plaque avant Plaque avant pour BOITIERS ENCASTRABLES 48 x 48 TYPE A.

Fourniture 1 plaque avant

B6112341

Plaque avant
Produit ajouté à votre panier

rouge transparent
43,6x43,6x2mm

Options de produit pour B6012021

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
DIN IEC 61554
Largeur
48 mm
Hauteur
48 mm
Profondeur
75 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
49 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Italie

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B6012021 et transmettez-nous votre demande de devis.
