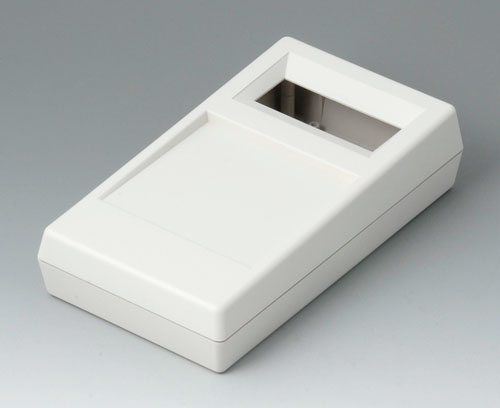

A9061117 BOITIER DE MESURE N, Vers. II

A9061117

BOITIER DE MESURE N, Vers. II

Boitier de grand format, très maniable. Avec surface en creux pour clavier à membrane et éléments de commande. Fenêtre pour affichage numérique ou analogique. Emplacement réservé au montage d'une prise mâle à l´avant de la partie inférieure.

Version

Sans logement piles

Fourniture

Partie supérieure et inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9161004 Plaque N

A9161004

Plaque N La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9161005).

Fourniture 1 plaque

Fermer

A9161004

Plaque N
Produit ajouté à votre panier
Verre acrylique
transparent
90x36x2mm
A9161005 Pellicule auto-adhésive N

A9161005

Pellicule auto-adhésive N Pour coller la plaque (A9061004).

Fourniture 1 pellicule auto-adhésive

Fermer

A9161005

Pellicule auto-adhésive N
Produit ajouté à votre panier

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9361009 Étrier basculable

A9361009

Étrier basculable Pour un meilleur confort d'utilisation.

Fourniture 1 étrier basculable

Fermer

A9361009

Étrier basculable
Produit ajouté à votre panier
Acier
chromé

Options de produit pour A9061117

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Longueur
180 mm
Largeur
100 mm
Hauteur
44 mm
Long. circuit imprimé,
partie inférieure
168 mm
Larg. circuit imprimé,
partie inférieure
91 mm
Long. circuit imprimé,
partie supérieure
169 mm
Long. circuit imprimé,
partie supérieure
91 mm
Longueur de l'afficheur
65 mm
Largeur de l'afficheur
23 mm
Longueur clavier
75,1 mm
Largeur clavier
80 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
163 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
