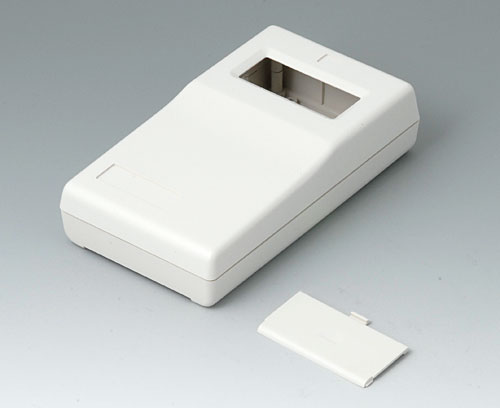

A9060007 BOITIER DE MESURE P, Vers. I

A9060007

BOITIER DE MESURE P, Vers. I

Boitier pour appareil de mesure avec partie en creux pour des claviers. Fenêtre pour affichage numérique ou analogique. Logement piles à encliqueter pour changer rapidement les piles. Logement piles pour 1 x 9 V ou 1 pile ronde C 1,5 V avec paillette. Accessible de l'extérieur.

Version

Ouverture pour interrupteur à bascule

Fourniture

Partie supérieure et inférieure, couvercle de logement piles, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "piles"

A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

Fermer

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier

Accessoires "protection"

A9160002 Bouchon d'obturation

A9160002

Bouchon d'obturation Pour couvrir les trous de vis de plaque de fond.

Fourniture 1 bouchon d'obturation

Fermer

A9160002

Bouchon d'obturation
Produit ajouté à votre panier
noir RAL 9005
A9160004 Plaque P

A9160004

Plaque P La plaque protecte l'afficheur installé. Pour coller la plaque il y a une pellicule auto-adhésive (A9160006).

Fourniture 1 plaque

Fermer

A9160004

Plaque P
Produit ajouté à votre panier
Verre acrylique
transparent
60x30x1mm
A9160006 Pellicule auto-adhésive P/M

A9160006

Pellicule auto-adhésive P/M Pour coller la plaque (A9060004, A9060005).

Fourniture 1 pellicule auto-adhésive

Fermer

A9160006

Pellicule auto-adhésive P/M
Produit ajouté à votre panier

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

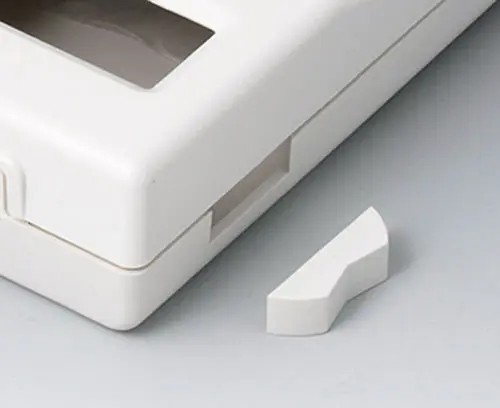

A9160007 Interrupteur à bascule

A9160007

Interrupteur à bascule Pour utilisation d´un interrupteur à bascule.

Fourniture 1 interrupteur à bascule

Fermer

A9160007

Interrupteur à bascule
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9060007

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Longueur
145 mm
Largeur
80 mm
Hauteur
36,5 mm
Long. circuit imprimé,
partie inférieure
106 mm
Larg. circuit imprimé,
partie inférieure
71 mm
Long. circuit imprimé,
partie supérieure
106 mm
Long. circuit imprimé,
partie supérieure
72 mm
Longueur de l'afficheur
50 mm
Largeur de l'afficheur
20 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
87 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
