Accessoires pour les boitiers
A9413757

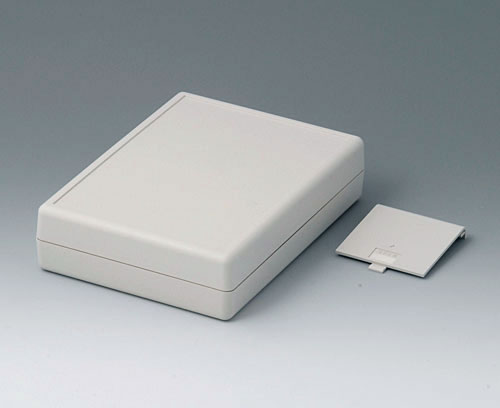

BOITIER COQUILLES G 190, Vers. V
Boitier en plastique en deux parties. Face avant et face arrière fermées. Partie supérieure avec partie en creux. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.
VersionAvec logement de piles pour 4 piles rondes NR6 1,5 V (AA) ou 2 piles plates 9 V (PP3)
FourniturePartie supérieure, partie inférieure, couvercle de logement piles, jeu de montage
Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D
Télécharger 2D et 3D
Générer votre fiche technique PDF pour A9413757
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Ajouter au panier
Accessoires "piles"
A9160003
Raccords de pile, 1 x 9 V (PP3)
Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)Produit ajouté à votre panier
A9190013
Ressorts de contact, 4 x AA
Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!
Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins
A9190013
Ressorts de contact, 4 x AAProduit ajouté à votre panier
nickelé
A9250250
Pièce de maintien
Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Fourniture 1 pièce de maintien
A9250250
Pièce de maintienProduit ajouté à votre panier
50x25x4mm
Accessoires "protection"
A9113150
Bandes de contact V, O, G 190
Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).
Fourniture 1 bande de contact
A9113150
Bandes de contact V, O, G 190Produit ajouté à votre panier
Accessoires "vis"
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)
Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Produit ajouté à votre panier
Accessoires
A9210290
Pieds anti-glissant 9,5 x 3,8 mm
Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmProduit ajouté à votre panier
Options de produit pour A9413757
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.
- Données techniques
-
Plans 2D et 3D
- Données d'achat
Largeur
138 mm
Profondeur
190 mm
Hauteur
45,5 mm
Long. circuit imprimé,
partie inférieure
partie inférieure
120 mm
Larg. circuit imprimé,
partie inférieure
partie inférieure
118 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
180 mm
Long. circuit imprimé,
partie supérieure
partie supérieure
118 mm
Longueur clavier
172 mm
Largeur clavier
120 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 188 KB
- Fichier AutoCAD DWG 395 KB
- Fichier AutoCAD DXF 941 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 261 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00012061.x_t 4 608 KB
- 00012061.STEP 14 657 KB
- 00012061.SAT 14 371 KB
Poids/1 pc
240 g
No. de tarif marchandise
(produit OKW)
(produit OKW)
39269097
Pays d'origine
Allemagne
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9413757 et transmettez-nous votre demande de devis.
