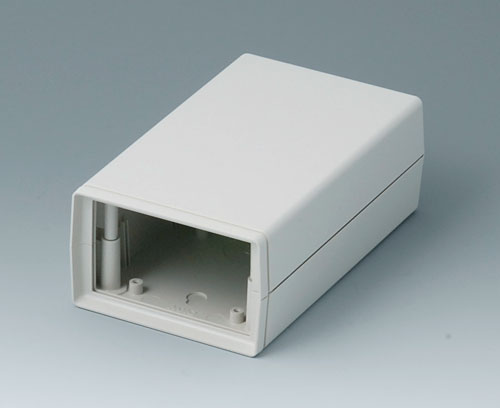

A9408443 BOITIER COQUILLES V 155, Vers. I

A9408443

BOITIER COQUILLES V 155, Vers. I

Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

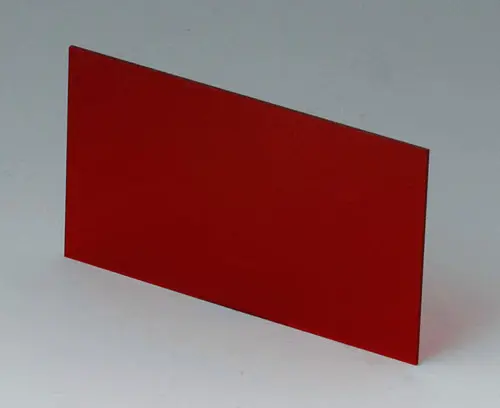

A9108223 Plaque avant / arrière V, O 155

A9108223

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940844.

Fourniture 1 plaque avant

Fermer

A9108223

Plaque avant / arrière V, O 155
Produit ajouté à votre panier
Verre acrylique
rouge transparent
81,9x47,6x1mm
A9109221 Plaque avant / arrière V, O 155

A9109221

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940844.

Fourniture 1 plaque avant

Fermer

A9109221

Plaque avant / arrière V, O 155
Produit ajouté à votre panier
Aluminium
anodisé mat
81,9x47,6x1mm

Accessoires "protection"

A9108120 Bandes de contact V, O, G 155

A9108120

Bandes de contact V, O, G 155 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9108120

Bandes de contact V, O, G 155
Produit ajouté à votre panier
Aluminium

Accessoires "muraux/support"

A9204108 Pattes de fixation

A9204108

Pattes de fixation Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.

Fourniture 4 pattes de fixation

Fermer

A9204108

Pattes de fixation
Produit ajouté à votre panier
PA 6
gris silex RAL 7032
B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9408443

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
95 mm
Profondeur
158 mm
Hauteur
57 mm
Long. circuit imprimé,
partie inférieure
142 mm
Larg. circuit imprimé,
partie inférieure
77 mm
Long. circuit imprimé,
partie supérieure
142 mm
Long. circuit imprimé,
partie supérieure
77 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
165 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
