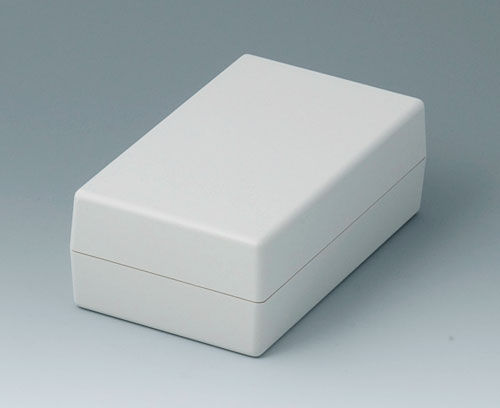

A9408441 BOITIER COQUILLES G 155, Vers. I

A9408441

BOITIER COQUILLES G 155, Vers. I

Boitier en plastique en deux parties. Face avant et face arrière fermées. Des guides et des goujons de fixation montés dans les parties supérieures et inférieures pour le montage de cartes à circuits imprimés.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9108120 Bandes de contact V, O, G 155

A9108120

Bandes de contact V, O, G 155 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9108120

Bandes de contact V, O, G 155
Produit ajouté à votre panier
Aluminium

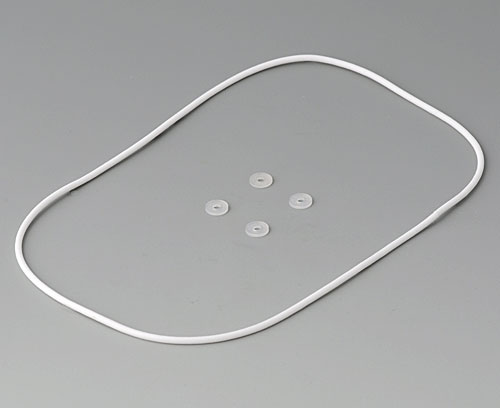

A9108486 Jeu de joints G 155

A9108486

Jeu de joints G 155 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

Fermer

A9108486

Jeu de joints G 155
Produit ajouté à votre panier

Accessoires "muraux/support"

A9204108 Pattes de fixation

A9204108

Pattes de fixation Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.

Fourniture 4 pattes de fixation

Fermer

A9204108

Pattes de fixation
Produit ajouté à votre panier
PA 6
gris silex RAL 7032
B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

Fermer

B1360048

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris silex RAL 7032

Accessoires "porter"

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

Fermer

A9100002

Anneau
Produit ajouté à votre panier
PA 6
volcan

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent
A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250807

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

Fermer

A9250817

Étrier basculable
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Options de produit pour A9408441

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
95 mm
Profondeur
158 mm
Hauteur
57 mm
Long. circuit imprimé,
partie inférieure
148 mm
Larg. circuit imprimé,
partie inférieure
77 mm
Long. circuit imprimé,
partie supérieure
147 mm
Long. circuit imprimé,
partie supérieure
77 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
172 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
