A9404441 BOITIER COQUILLES G 85, Vers. I

A9404441

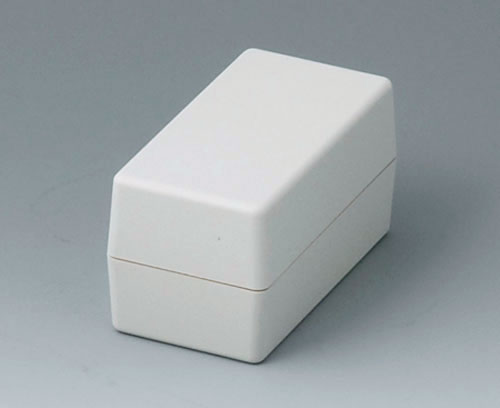

BOITIER COQUILLES G 85, Vers. I

Boitier en plastique en deux parties. Face avant et face arrière fermées. Des guides et des goujons de fixation montés dans les parties supérieures et inférieures pour le montage de cartes à circuits imprimés.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "protection"

A9104073 Bandes de contact V, G 85

A9104073

Bandes de contact V, G 85 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9104073

Bandes de contact V, G 85
Produit ajouté à votre panier
Aluminium
A9104250 Jeu de joints G 85

A9104250

Jeu de joints G 85 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

Fermer

A9104250

Jeu de joints G 85
Produit ajouté à votre panier

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9172107

Clip de poche
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
62x30mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9404441

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Degré de protection
IP 65 opt.
Accessoires nécessaires : jeu de joints
Couleur
gris blanc RAL 9002
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Largeur
45 mm
Profondeur
85 mm
Hauteur
45 mm
Long. circuit imprimé,
partie inférieure
75 mm
Larg. circuit imprimé,
partie inférieure
37 mm
Long. circuit imprimé,
partie supérieure
75 mm
Long. circuit imprimé,
partie supérieure
37 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
49 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
