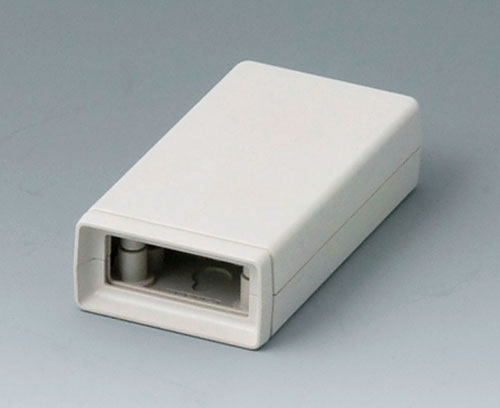

A9404333 BOITIER COQUILLES V 85, Vers. I

A9404333

BOITIER COQUILLES V 85, Vers. I

Boitier en plastique en deux parties avec face avant ouverte. Plaque avant (comme accessoire) à glisser dans la rainure de guidage. Des guidages et des goujons sont prévus pour le montage de cartes à circuits imprimés dans les parties supérieures et inférieures.

Version

Sans logement piles

Fourniture

Partie supérieure, partie inférieure, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires pour compléter

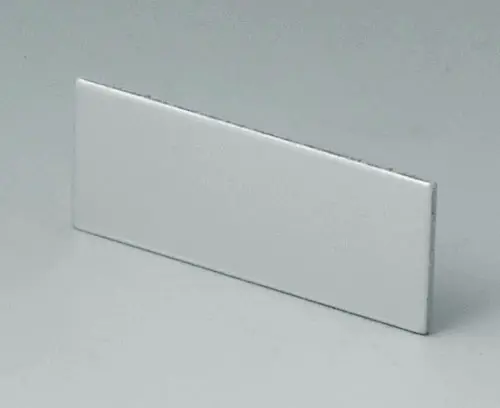

A9104111 Plaque avant / arrière V 85

A9104111

Plaque avant / arrière V 85 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940433.

Fourniture 1 plaque avant

Fermer

A9104111

Plaque avant / arrière V 85
Produit ajouté à votre panier
Aluminium
anodisé mat
36x14,6x1mm

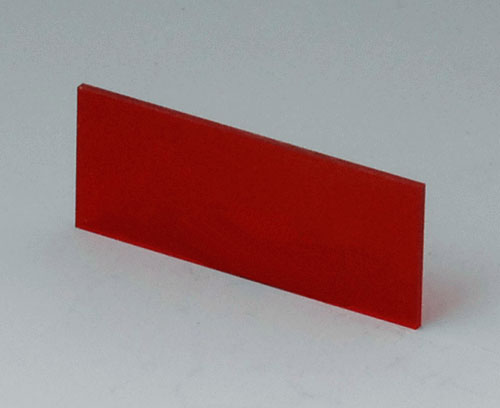

A9104113 Plaque avant / arrière V 85

A9104113

Plaque avant / arrière V 85 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940433.

Fourniture 1 plaque avant

Fermer

A9104113

Plaque avant / arrière V 85
Produit ajouté à votre panier
Verre acrylique
rouge transparent
36x14,6x1mm

Accessoires "protection"

A9104073 Bandes de contact V, G 85

A9104073

Bandes de contact V, G 85 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

Fermer

A9104073

Bandes de contact V, G 85
Produit ajouté à votre panier
Aluminium

Accessoires "porter"

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

Fermer

A9100001

Anneau
Produit ajouté à votre panier
PA 6
volcan
A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

Fermer

A9172107

Clip de poche
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
62x30mm

Accessoires "vis"

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour A9404333

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Couleur
gris blanc RAL 9002
Largeur
45 mm
Profondeur
85 mm
Hauteur
22 mm
Long. circuit imprimé,
partie inférieure
71 mm
Larg. circuit imprimé,
partie inférieure
38 mm
Long. circuit imprimé,
partie supérieure
71 mm
Long. circuit imprimé,
partie supérieure
38 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
31 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
