B5013227 ART-CASE S110 F

B5013227

ART-CASE S110 F

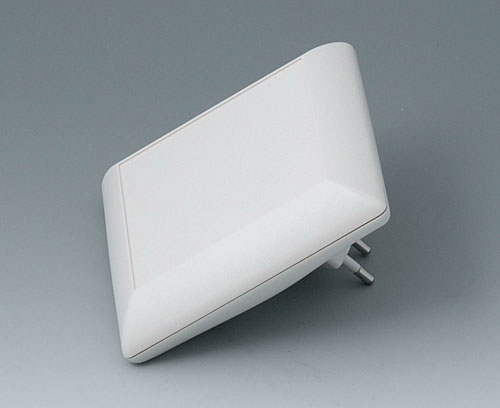

Boitier électronique avec prise EURO selon DIN VDE 0620 partie 101. Avec partie en creux pour la protection de clavier.
Ne convient pas aux prises avec une protection contre les contacts intégrée et augmentée!

Version

Partie inf. "pupitre" avec prise

Fourniture

1 partie inf., 1 module connecteur et 1 partie sup. S110 F, jeu de montage

  • Composants/Accessoires
  • Options de produit

Accessoires "vis"

B5111201 Jeu de vis

B5111201

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 5 mm, type PZ1.

Fourniture 4 vis

Fermer

B5111201

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B5013227

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Données commerciales
Matériau
PC+ABS (UL 94 V-0)
Module connecteur
ABS (UL 94 HB)
Partie inférieure et supérieure
Degré de protection
Couleur
gris blanc RAL 9002
Standards
conforme RoHS
conforme REACH
DIN VDE 0620 partie 101
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Longueur
110 mm
Largeur
110 mm
Hauteur
38 mm
Long. circuit imprimé,
partie supérieure
94 mm
Long. circuit imprimé,
partie supérieure
78 mm
Longueur clavier
79,5 mm
Largeur clavier
79,5 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
83 g
No. de tarif marchandise
(produit OKW)
85480090
Pays d'origine
Allemagne
