B5011329

ART-CASE R110 H

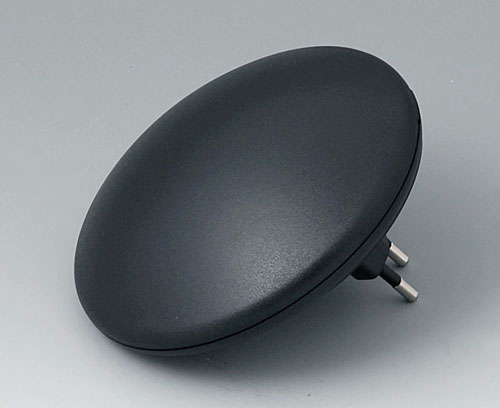

Boitier électronique avec prise EURO selon DIN VDE 0620 partie 101. Partie supérieure convexe.
Ne convient pas aux prises avec une protection contre les contacts intégrée et augmentée!

Version

Partie inf. "pupitre" avec prise

Fourniture

1 partie inf., 1 module connecteur et 1 partie sup. R110 H, jeu de montage

Plan 2D PDF
Vue 3D PDF
Télécharger 2D et 3D

Générer votre fiche technique PDF pour B5011329

SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.

Ajouter au panier Ajouter au panier Ajouter au panier
Produit ajouté à votre panier
Continuer ou Ouvrir le panier

Accessoires "vis"

B5111201 Jeu de vis

B5111201

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 5 mm, type PZ1.

Fourniture 4 vis

B5111201

Jeu de vis
Produit ajouté à votre panier

Options de produit pour B5011329

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

Matériau

Module connecteur

Partie inférieure et supérieure
Degré de protection
Couleur
noir RAL 9005
Standards
conforme RoHS
conforme REACH
DIN VDE 0620 partie 101
Les indices de protection indiqués se rapportent aux boitiers standards vides (sans aucune modification) et sont conformes à la norme EN 60529.
Diamètre
⌀ 110 mm
Hauteur
41 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)

Poids/1 pc
71 g
No. de tarif marchandise
(produit OKW)
85480090
Pays d'origine
Allemagne

Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour B5011329 et transmettez-nous votre demande de devis.
