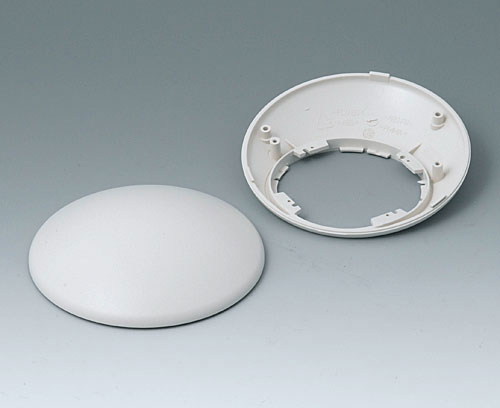

B5010307 Partie inférieure et supérieure R110 H

B5010307

Partie inférieure et supérieure R110 H

Module : avec fermeture à baïonnette, encliquetable fixation. Si nécessaire, sécurité avec 2 vis. Bossages de fixation pour les circuits imprimés en partie sup. et inf. Partie inf. avec support intégré pour compartiment piles (acc.). Élément de fermeture de la partie inf. indispensable (couvercle / couvercle de comp. piles / socle / socle 30° ou socle 55°) - article séparé voir accessoires.

Version

Partie inférieure "pupitre"

Fourniture

1 partie supérieure et inférieure R110 H, jeu de montage

  • Composants/Accessoires
  • Options de produit

Composants du système pour compléter

B5011117 Socle

B5011117

Socle Module : convient pour toutes les parties inférieures. Entretoises pour le montage au plafond / au mur. Simple montage avec fermeture à baïonnette. Si nécessaire, sécurité avec protection antitorsion (acc.). Positionneurs pour 2 x AA dans le socle et décharge de traction (acc.) intégré.

Fourniture 1 socle

Fermer

B5011117

Socle
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B5011217 Socle 30°

B5011217

Socle 30° Module : convient pour toutes les parties inférieures "pupitre" pour ergonomique angles de positionnement et de montage. Simple montage avec fermeture à baïonnette. Si nécessaire, sécurité avec protection antitorsion (acc.).

Fourniture 1 socle 30°

Fermer

B5011217

Socle 30°
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B5011317 Socle 55°

B5011317

Socle 55° Module : convient pour toutes les parties inférieures "pupitre" pour ergonomique angles de positionnement et de montage. Simple montage avec fermeture à baïonnette. Si nécessaire, sécurité avec protection antitorsion (acc.).

Fourniture 1 socle 55°

Fermer

B5011317

Socle 55°
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B5011847 Couvercle

B5011847

Couvercle Module : convient pour toutes les parties inférieures, à visser (ne se prête pas à une utilisation avec un compartiment piles).

Fourniture 1 couvercle, jeu de montage

Fermer

B5011847

Couvercle
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002
B5011857 Couvercle du compartiment piles

B5011857

Couvercle du compartiment piles Module : convient pour toutes les parties inférieres avec compartiment piles 2 x AAA (acc.), à visser.

Fourniture 1 couvercle, jeu de montage

Fermer

B5011857

Couvercle du compartiment piles
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "piles"

A9166001 Contacts à fiches, 2 x AAA

A9166001

Contacts à fiches, 2 x AAA Pour contacter les piles.

Fourniture 4 contacts simples

Fermer

A9166001

Contacts à fiches, 2 x AAA
Produit ajouté à votre panier
Acier
étamé
A9166002 Ressorts de contact, 2 x AAA

A9166002

Ressorts de contact, 2 x AAA En cominaison avec des ressorts de contacts A9166001 il est possible d'utilliser un contact de pontage et pour cette raison une intallation en série, aussi.

Fourniture 1 ressorts de contact

Fermer

A9166002

Ressorts de contact, 2 x AAA
Produit ajouté à votre panier
Acier
étamé
A9166003 Support de pile, 2 x AAA

A9166003

Support de pile, 2 x AAA Le support à piles perment une très bonne tenue des 2 piles rondes R03 1,5 V (AAA) et assure par conséquent une fixation sûre de l'alimantation en courant interne.

Fourniture 1 support à piles, 1 vis autotaraudeuse

Fermer

A9166003

Support de pile, 2 x AAA
Produit ajouté à votre panier
PA 6 (UL 94 HB)
noir RAL 9005
A9190002 Ressorts de contact, 2xN/2xAA/2xAAA

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA Pour contacter les piles.
Utilisation ART-CASE : applicable uniquement pour socle (pour 2 x AA).

Fourniture 1 contact double, 2 contacts simples

Fermer

A9190002

Ressorts de contact, 2xN/2xAA/2xAAA
Produit ajouté à votre panier
Acier
étamé
B5111107 Logement de pile, 2 x AAA

B5111107

Logement de pile, 2 x AAA Utilisation : pour 2 piles rondes R03 (AAA).

Fourniture 1 logement pile, jeu de montage

Fermer

B5111107

Logement de pile, 2 x AAA
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "protection"

A9199005 Décharge de traction

A9199005

Décharge de traction Barrette pour protéger les câbles. Pour câble diamètre environ 5-7 mm.

Fourniture 1 compensation des efforts de traction, 2 vis

Fermer

A9199005

Décharge de traction
Produit ajouté à votre panier
PA 6
volcan
B5111707 Protection antitorsion

B5111707

Protection antitorsion Pour empêcher un retrait intempestif su socle.

Fourniture Protection antitorsion, jeu de montage incl

Fermer

B5111707

Protection antitorsion
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "muraux/support"

B5111307 Jeu de support mural

B5111307

Jeu de support mural Convient pour toutes les versions (excepté avec connecteur Euro) et permet une fixation sûre du boitier au mur (usinage couvercle/socle nécessaire).

Fourniture Jeu de support mural, vis de sécurité

Fermer

B5111307

Jeu de support mural
Produit ajouté à votre panier
ABS (UL 94 HB)
gris blanc RAL 9002

Accessoires "vis"

B5111201 Jeu de vis

B5111201

Jeu de vis Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 5 mm, type PZ1.

Fourniture 4 vis

Fermer

B5111201

Jeu de vis
Produit ajouté à votre panier

Accessoires

A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

Fermer

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

Options de produit pour B5010307

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises. Nous vous conseillons volontiers.

  • Données techniques
  • Plans / informations
  • Ex. d'applications
  • Données commerciales
Couleur
gris blanc RAL 9002
Diamètre
⌀ 110 mm
Hauteur
41 mm
Dia. circuit imprimé
partie inférieure
⌀ 82 mm
Merci de prendre les cotes sur des pièces actuelles ; elles sont sujettes à des tolérances de fabrication et du matériau.

Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN EN 16742)

Poids/1 pc
46 g
No. de tarif marchandise
(produit OKW)
39269097
Pays d'origine
Allemagne
