Accessori per contenitori
B6034102

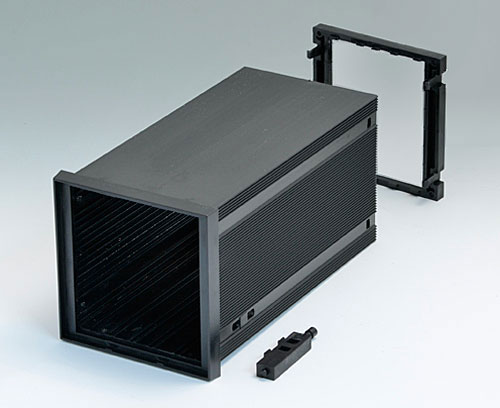

DIN-MODULAR CASE TYPE A, Vers. II
Case and front frame are one single piece injection moulded. Rear frame as well as front and rear panels (accessory) are easily fitted by snap-on latches. Does not correspond exactly to DIN IEC 61554.
VersionWith guide ridges for slide-in PCB mounting on 4 sides
Supply1 case, 1 rear frame with snap-lock, fixing elements for switchboard installation
Disegno PDF 2D
Vista 3D in PDF
3D/2D download
3D/2D download
Create la vostra scheda dati PDF per B6034102
Selezionate le informazioni prodotto per la vostra scheda dati.
Aggiungi al carrello
Accessory to complete
B6134111
Front panel
Front panel for DIN-MODULAR CASE 96 x 96.
Supply 1 front panel
B6134111
Front panelProdotto aggiunto alla lista
matt anodised
90,6x90,6x1,5mm
B6134112
Rear panel
Rear panel for DIN-MODULAR CASE 96 x 96.
Supply 1 rear panel
B6134112
Rear panelProdotto aggiunto alla lista
matt anodised
86,7x71,7x1,5mm
B6134221
Front panel
Front panel for DIN-MODULAR CASE 96 x 96.
Supply 1 front panel
B6134221
Front panelProdotto aggiunto alla lista
black RAL 9005
90,7x90,7x2mm
B6134222
Rear panel
Rear panel for DIN-MODULAR CASE 96 x 96.
Supply 1 rear panel
B6134222
Rear panelProdotto aggiunto alla lista
black RAL 9005
86,8x71,8x1,7mm
B6134331
Front panel
Front panel for DIN-MODULAR CASE 96 x 96.
Supply 1 front panel
B6134331
Front panelProdotto aggiunto alla lista
transparent
90,6x90,6x2,2mm
B6134341
Front panel
Front panel for DIN-MODULAR CASE 96 x 96.
Supply 1 front panel
B6134341
Front panelProdotto aggiunto alla lista
red transparent
90,6x90,6x2mm
Accessory "protection"
B6134533
Protection cover
Protection cover for DIN-MODULAR CASE 96 x 96.
Supply 1 protection cover
B6134533
Protection coverProdotto aggiunto alla lista
transparent
Customising options for B6034102
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Dati tecnici
-
Disegni / Informazioni
- Purchasing Data
Larghezza
96 mm
Altezza
96 mm
Profindità
179 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 173 KB
- AutoCAD DWG-File 365 KB
- AutoCAD DXF-File 1.197 KB
- Vista 3D in PDF (ruotare prodotto di 360°, nascondere/mostrare componenti e accessori ecc.) 148 KB
Weight/1 part
225 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Italia
Servizio di customizzazione : Possiamo modificare i nostri contenitori per soddisfare le vostre specifiche esigenze. Saranno consegnati completamente finiti e pronti all’uso. Dovrete solamente installare la vostra elettronica al loro interno. Visualizza le opzioni di customizzazione B6034102 e non dimenticare di chiedere la quotazione!
